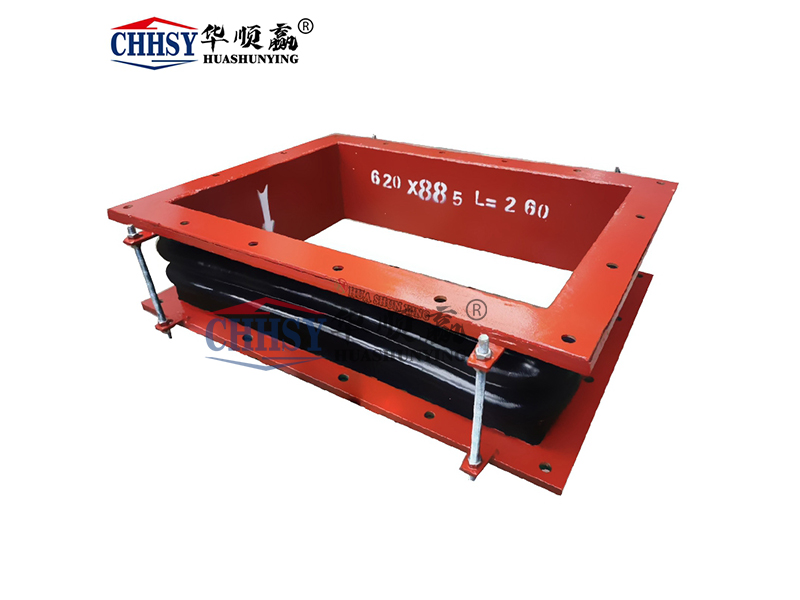

大口径矩形波纹补偿器 锅炉烟风道矩形非金属金属膨胀节

     矩形波纹补偿器区别于圆形管道补偿器，采用矩形截面波纹管结构，主体选用 304 不锈钢波纹，执行 GB/T12777-2019，主要用于锅炉、除尘系统矩形烟风道，可同时吸收轴向、横向、角向组合位移，释放烟道热应力，缓冲引风机振动，保护烟道焊缝。圆形波纹补偿器无法适配矩形烟道，矩形膨胀节专门针对方形风道工况设计。

     锅炉烟气管道截面大，升温后管道产生不均匀热变形，同时风机运行带来持续振动，矩形烟道焊缝位置容易开裂。矩形波纹补偿器依靠波纹弹性吸收多维位移，隔离风机振动，降低烟道共振。波纹管采用单层或多层不锈钢，可根据烟气温度选用 321、310S 材质，耐温最高可达 500℃，适配高温烟气、热风、除尘废气。

     安装时矩形补偿器四边受力均匀，禁止单边强行压紧，法兰螺栓对角均匀分步锁紧，防止矩形波纹单侧扭曲。安装前核对长、宽尺寸，位移量参数，检查波纹表面有无磕碰损伤。焊接作业使用防火布全面遮挡波纹区域，焊渣、高温火花严禁接触波体，不得在波纹管本体焊接吊耳。 烟道支架按照设计图纸布置导向支架，控制烟道位移方向，避免烟道侧向挤压补偿器。吊装作业不得直接捆扎波纹区域，吊装点设在法兰或端框位置。运输限位构件，待烟道全部安装、支架固定完成后拆除。矩形补偿器对安装同轴度要求高，对角偏差过大极易造成波纹局部应力集中，快速疲劳开裂。 多用于电站锅炉矩形烟道、水泥厂除尘风管、垃圾焚烧炉排烟风道、工业热风炉矩形风道。运维巡检检查矩形四个角部波纹，角部属于应力集中位置，容易出现裂纹，同时检查法兰密封面有无烟气泄漏，保障除尘排烟系统稳定运行。
